أساليب التحويل البرمجي لدوائر محاكاة هاميلتونيان

التقدير التقريبي للاستخدام: أقل من دقيقة واحدة على معالج IBM Heron (ملاحظة: هذا تقدير فقط. قد يختلف وقت تشغيلك فعلياً.)

نتائج التعلم​

بعد اجتياز هذا البرنامج التعليمي، ستفهم:

  • كيفية استخدام محوّل Qiskit مع SABRE لتحسين التخطيط والتوجيه
  • كيفية الاستفادة من محوّل الذكاء الاصطناعي لتحسين الدوائر بشكل متقدم
  • كيفية استخدام إضافة Rustiq لتركيب عمليات PauliEvolutionGate في دوائر محاكاة هاميلتونيان
  • كيفية قياس الأداء ومقارنة أساليب التحويل البرمجي باستخدام عمق ثنائي الكيوبت وعدد البوابات الإجمالي ووقت التشغيل

المتطلبات الأساسية​

نقترح أن تكون على دراية بالمواضيع التالية قبل اجتياز هذا البرنامج التعليمي:

الخلفية​

يُحوِّل التحويل البرمجي للدوائر الكمومية خوارزمية كمومية عالية المستوى إلى دائرة مادية تلتزم بقيود الأجهزة المستهدفة. يمكن للتحويل البرمجي الفعّال أن يُقلص عمق الدائرة وعدد البوابات تقليصاً ملحوظاً، وكلاهما يؤثر مباشرةً في جودة النتائج على الأجهزة الكمومية قصيرة المدى.

يختبر هذا البرنامج التعليمي ثلاثة أساليب للتحويل البرمجي على دوائر محاكاة هاميلتونيان المبنية باستخدام PauliEvolutionGate. تُنمذج هذه الدوائر تفاعلات ثنائية بين Qubits (مثل حدود ZZZZ وXXXX وYYYY) وهي شائعة في الكيمياء الكمومية وفيزياء المادة المكثفة وعلم المواد.

تأتي دوائر المقياس المرجعي من مجموعة Hamlib، يُصل إليها عبر مستودع Benchpress. توفر Hamlib مجموعة موحدة من هاميلتونيانات تمثيلية، مما يُتيح مقارنة استراتيجيات التحويل البرمجي على أعباء عمل محاكاة واقعية.

نظرة عامة على أساليب التحويل البرمجي​

محوّل Qiskit مع SABRE​

يستخدم محوّل Qiskit خوارزمية SABRE (البحث الاستدلالي ثنائي الاتجاه المبني على SWAP) لتحسين تخطيط الدائرة وتوجيهها. تركز SABRE على تقليل بوابات SWAP وتأثيرها على عمق الدائرة مع الالتزام بقيود الاتصال في الأجهزة. هي أسلوب متعدد الأغراض يوفر توازناً جيداً بين الأداء ووقت التحويل البرمجي. لمزيد من التفاصيل، راجع [1]. تُغطى مزايا SABRE واستكشاف معاملاتها بعمق في برنامج تعليمي منفصل.

محوّل الذكاء الاصطناعي​

يستخدم محوّل الذكاء الاصطناعي التعلم الآلي للتنبؤ بأمثل استراتيجيات التحويل البرمجي عبر تحليل الأنماط في بنية الدائرة وقيود الأجهزة. يمكنه أيضاً تطبيق مرحلة AIPauliNetworkSynthesis، التي تستهدف دوائر شبكة Pauli باستخدام نهج تركيب مبني على التعلم المعزز. لمزيد من المعلومات، راجع [2] و[3].

إضافة Rustiq​

تُوفر إضافة Rustiq تقنيات تركيب متقدمة مخصصة لعمليات PauliEvolutionGate، التي تُمثّل تدويرات Pauli المستخدمة على نطاق واسع في ديناميكيات Trotter. صُمِّمت لإنتاج تحليلات دوائر ذات عمق منخفض لأعباء عمل محاكاة هاميلتونيان. لمزيد من التفاصيل، راجع [4].

المقاييس الرئيسية​

نقارن الأساليب الثلاثة على المقاييس التالية:

  • عمق ثنائي الكيوبت: عمق الدائرة محسوباً لبوابات ثنائية الكيوبت فقط. غالباً ما يكون هذا هو عنق الزجاجة للدقة على الأجهزة الحقيقية.
  • حجم الدائرة (عدد البوابات الإجمالي): العدد الإجمالي للبوابات في الدائرة المُحوَّلة.
  • وقت التشغيل: الوقت الفعلي للتحويل البرمجي.

المتطلبات​

قبل البدء بهذا البرنامج التعليمي، تأكد من تثبيت المكونات التالية:

  • Qiskit SDK الإصدار 2.0 أو أحدث، مع دعم التصور المرئي
  • Qiskit Runtime الإصدار 0.22 أو أحدث (pip install qiskit-ibm-runtime)
  • Qiskit Aer (pip install qiskit-aer)
  • Qiskit IBM Transpiler (pip install qiskit-ibm-transpiler)
  • وضع Qiskit AI Transpiler المحلي (pip install qiskit_ibm_ai_local_transpiler)
  • Networkx (pip install networkx)

الإعداد​

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-aer qiskit-ibm-runtime qiskit-ibm-transpiler requests scipy
from qiskit.circuit import QuantumCircuit
from qiskit_ibm_runtime import QiskitRuntimeService, SamplerV2
from qiskit.circuit.library import PauliEvolutionGate
from qiskit_ibm_transpiler import generate_ai_pass_manager
from qiskit.quantum_info import SparsePauliOp
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit.transpiler.passes.synthesis.high_level_synthesis import HLSConfig
from qiskit_aer import AerSimulator
from qiskit_aer.noise import NoiseModel, depolarizing_error
from collections import Counter
from statistics import mean, stdev
from scipy.sparse import SparseEfficiencyWarning
import time
import warnings
import matplotlib.pyplot as plt
import matplotlib.ticker as ticker
import numpy as np
import json
import requests
import logging

# Suppress noisy loggers and warnings
logging.getLogger(
    "qiskit_ibm_transpiler.wrappers.ai_local_synthesis"
).setLevel(logging.ERROR)
warnings.filterwarnings("ignore", category=FutureWarning)
warnings.filterwarnings("ignore", category=SparseEfficiencyWarning)

seed = 42  # Seed for reproducibility

الاتصال بخلفية​

اختر خلفيةً ستُستخدم في كل من الأمثلة الصغيرة والكبيرة النطاق. تُحدد الخلفية خريطة الاقتران وبوابات الأساس التي يستهدفها المحوّل.

# QiskitRuntimeService.save_account(channel="ibm_quantum_platform",
# token="<YOUR-API-KEY>", overwrite=True, set_as_default=True)
service = QiskitRuntimeService(channel="ibm_quantum_platform")
backend = service.least_busy(operational=True, simulator=False)
print(f"Using backend: {backend.name}")
Using backend: ibm_pittsburgh

تعريف مديري التمرير​

قم بإعداد أساليب التحويل البرمجي الثلاثة.

# SABRE pass manager (Qiskit default at optimization level 3)
pm_sabre = generate_preset_pass_manager(
    optimization_level=3, backend=backend, seed_transpiler=seed
)
# AI transpiler pass manager (local mode)
pm_ai = generate_ai_pass_manager(
    backend=backend, optimization_level=3, ai_optimization_level=3
)
Fetching 127 files:   0%|          | 0/127 [00:00<?, ?it/s]
# Rustiq pass manager for PauliEvolutionGate synthesis
hls_config = HLSConfig(
    PauliEvolution=[
        (
            "rustiq",
            {
                "nshuffles": 400,
                "upto_phase": True,
                "fix_clifford": True,
                "preserve_order": False,
                "metric": "depth",
            },
        )
    ]
)
pm_rustiq = generate_preset_pass_manager(
    optimization_level=3,
    backend=backend,
    hls_config=hls_config,
    seed_transpiler=seed,
)

تعريف الدوال المساعدة​

تُحوِّل الدالة التالية قائمةً من الدوائر برمجياً باستخدام مدير تمرير معطى، وتسجّل المقاييس الرئيسية (عمق ثنائي الكيوبت، وحجم الدائرة، ووقت التشغيل) لكل دائرة.

def capture_transpilation_metrics(
    results, pass_manager, circuits, method_name
):
    """
    Transpile circuits and append one metrics record per circuit to
    ``results``.

    Args:
        results (list): List of dicts to append the metrics records to.
        pass_manager: Pass manager used for transpilation.
        circuits (list): List of quantum circuits to transpile.
        method_name (str): Name of the transpilation method.

    Returns:
        list: List of transpiled circuits.
    """
    transpiled_circuits = []

    for i, qc in enumerate(circuits):
        start_time = time.time()
        transpiled_qc = pass_manager.run(qc)
        end_time = time.time()

        # Decompose swaps for consistency across methods
        transpiled_qc = transpiled_qc.decompose(gates_to_decompose=["swap"])

        transpilation_time = end_time - start_time
        two_qubit_depth = transpiled_qc.depth(
            lambda x: x.operation.num_qubits == 2
        )
        circuit_size = transpiled_qc.size()

        results.append(
            {
                "method": method_name,
                "qc_name": qc.name,
                "qc_index": i,
                "num_qubits": qc.num_qubits,
                "two_qubit_depth": two_qubit_depth,
                "size": circuit_size,
                "runtime": transpilation_time,
            }
        )
        transpiled_circuits.append(transpiled_qc)
        print(
            f"[{method_name}] Circuit {i} ({qc.name}): "
            f"2Q depth={two_qubit_depth}, size={circuit_size}, "
            f"time={transpilation_time:.2f}s"
        )

    return transpiled_circuits
def _method_order(results):
    """Return the distinct method names in their first-seen order."""
    order = []
    for r in results:
        if r["method"] not in order:
            order.append(r["method"])
    return order

def print_summary_table(results):
    """
    Print the mean and standard deviation of each metric per compilation
    method, followed by the mean percent improvement relative to SABRE.
    """
    metrics = [
        ("two_qubit_depth", "2Q Depth"),
        ("size", "Gate Count"),
        ("runtime", "Runtime (s)"),
    ]
    methods = _method_order(results)
    by_method = {m: [r for r in results if r["method"] == m] for m in methods}
    sabre_by_index = {r["qc_index"]: r for r in by_method.get("SABRE", [])}

    col_w = 22
    name_w = max(len(m) for m in methods)
    header = f"{'Method':<{name_w}}" + "".join(
        f"  {label:>{col_w}}" for _, label in metrics
    )

    print("Mean +/- std per compilation method")
    print(header)
    print("-" * len(header))
    for method in methods:
        cells = []
        for key, _ in metrics:
            values = [r[key] for r in by_method[method]]
            std = stdev(values) if len(values) > 1 else 0.0
            cells.append(f"{mean(values):,.1f} +/- {std:,.1f}")
        print(
            f"{method:<{name_w}}" + "".join(f"  {c:>{col_w}}" for c in cells)
        )

    others = [m for m in methods if m != "SABRE"]
    if others and sabre_by_index:
        print()
        print("Mean % improvement vs SABRE (positive = better than SABRE)")
        print(header)
        print("-" * len(header))
        for method in others:
            cells = []
            for key, _ in metrics:
                pct = [
                    (sabre_by_index[r["qc_index"]][key] - r[key])
                    / sabre_by_index[r["qc_index"]][key]
                    * 100
                    for r in by_method[method]
                    if sabre_by_index.get(r["qc_index"])
                    and sabre_by_index[r["qc_index"]][key]
                ]
                if pct:
                    std = stdev(pct) if len(pct) > 1 else 0.0
                    cells.append(f"{mean(pct):+.1f}% +/- {std:.1f}%")
                else:
                    cells.append("n/a")
            print(
                f"{method:<{name_w}}"
                + "".join(f"  {c:>{col_w}}" for c in cells)
            )
def print_per_circuit_comparison(results, num_rows=5):
    """
    Print a per-metric comparison of the compilation methods for the
    first ``num_rows`` circuits (sorted by qubit count). The best
    (lowest) value for each metric is marked with an asterisk.
    """
    metrics = [
        ("two_qubit_depth", "2Q Depth"),
        ("size", "Gate Count"),
        ("runtime", "Runtime (s)"),
    ]
    methods = _method_order(results)

    by_index = {}
    for r in results:
        by_index.setdefault(r["qc_index"], {})[r["method"]] = r
    ordered = sorted(
        by_index.items(),
        key=lambda kv: (next(iter(kv[1].values()))["num_qubits"], kv[0]),
    )[:num_rows]

    for key, label in metrics:
        print(f"{label} (first {num_rows} circuits by qubit count); * = best")
        header = f"{'Idx':>3}  {'Circuit':<16} {'Q':>3}" + "".join(
            f"{m:>9}" for m in methods
        )
        print(header)
        print("-" * len(header))
        for idx, method_map in ordered:
            any_record = next(iter(method_map.values()))
            present = {
                m: method_map[m][key] for m in methods if m in method_map
            }
            best = min(present.values())
            line = (
                f"{idx:>3}  {any_record['qc_name'][:16]:<16} "
                f"{any_record['num_qubits']:>3}"
            )
            for m in methods:
                value = method_map[m][key]
                text = f"{value:.2f}" if key == "runtime" else f"{int(value)}"
                if value == best:
                    text += "*"
                line += f"{text:>9}"
            print(line)
        print()

تحميل دوائر هاميلتونيان من Hamlib​

نحمّل مجموعةً تمثيلية من هاميلتونيانات من مستودع Benchpress وننشئ دوائر PauliEvolutionGate. تُزال الدوائر التي تتجاوز عدد Qubits في الخلفية، إلى جانب الدوائر التي يتجاوز حجمها المُحلَّل 1,500 بوابة (للحفاظ على أوقات تحويل برمجي معقولة).

# Obtain the Hamiltonian JSON from the benchpress repository
url = "https://raw.githubusercontent.com/Qiskit/benchpress/e7b29ef7be4cc0d70237b8fdc03edbd698908eff/benchpress/hamiltonian/hamlib/100_representative.json"
response = requests.get(url)
response.raise_for_status()
ham_records = json.loads(response.text)

# Remove circuits that are too large for the backend
ham_records = [
    h for h in ham_records if h["ham_qubits"] <= backend.num_qubits
]

# Build PauliEvolutionGate circuits
qc_ham_list = []
for h in ham_records:
    terms = h["ham_hamlib_hamiltonian_terms"]
    coeff = h["ham_hamlib_hamiltonian_coefficients"]
    num_qubits = h["ham_qubits"]
    name = h["ham_problem"]

    evo_gate = PauliEvolutionGate(SparsePauliOp(terms, coeff))
    qc = QuantumCircuit(num_qubits)
    qc.name = name
    qc.append(evo_gate, range(num_qubits))
    qc_ham_list.append(qc)

# Remove circuits whose decomposed size exceeds 1500 gates so that transpilation completes in a reasonable time frame
qc_ham_list = [qc for qc in qc_ham_list if qc.decompose().size() <= 1500]

print(f"Total Hamiltonian circuits loaded: {len(qc_ham_list)}")
print(
    f"Qubit range: {min(qc.num_qubits for qc in qc_ham_list)} to {max(qc.num_qubits for qc in qc_ham_list)}"
)
Total Hamiltonian circuits loaded: 42
Qubit range: 2 to 112

تقسيم الدوائر إلى مجموعتين: صغيرة النطاق (أقل من 20 Qubit) وكبيرة النطاق (20 Qubit أو أكثر).

qc_small = [qc for qc in qc_ham_list if qc.num_qubits < 20]
qc_large = [qc for qc in qc_ham_list if qc.num_qubits >= 20]

print(f"Small-scale circuits (<20 qubits): {len(qc_small)}")
print(f"Large-scale circuits (>=20 qubits): {len(qc_large)}")
Small-scale circuits (<20 qubits): 20
Large-scale circuits (>=20 qubits): 22

معاينة إحدى الدوائر الهاميلتونية صغيرة النطاق قبل التحويل البرمجي.

# We decompose the circuit here, otherwise it would just be a PauliEvolutionGate box,
# which isn't very informative to look at!
qc_small[0].decompose().draw("mpl", fold=-1)

Output of the previous code cell

مثال صغير النطاق​

في هذا القسم، نقيس أداء أساليب التحويل البرمجي الثلاثة على دوائر هاميلتونية تحتوي على أقل من 20 Qubit. تُحوَّل هذه الدوائر بسرعة وتوفر رؤيةً واضحةً حول كيفية تعامل كل أسلوب مع الدوائر ذات التعقيد المتوسط.

الخطوة 1: تعيين المدخلات الكلاسيكية إلى مسألة كمومية​

يُرمَّز كل هاميلتونيان كدائرة PauliEvolutionGate. جرى إنشاء الدوائر بالفعل في قسم الإعداد من بيانات Hamlib المرجعية.

الخطوة 2: تحسين المسألة لتنفيذها على الأجهزة الكمومية​

نُحوِّل جميع الدوائر صغيرة النطاق برمجياً باستخدام كل من مديري التمرير الثلاثة، ثم نجمع المقاييس.

results_small = []

tqc_sabre_small = capture_transpilation_metrics(
    results_small, pm_sabre, qc_small, "SABRE"
)
tqc_ai_small = capture_transpilation_metrics(
    results_small, pm_ai, qc_small, "AI"
)
tqc_rustiq_small = capture_transpilation_metrics(
    results_small, pm_rustiq, qc_small, "Rustiq"
)
[SABRE] Circuit 0 (all-vib-bh): 2Q depth=3, size=30, time=2.09s
[SABRE] Circuit 1 (all-vib-c2h): 2Q depth=18, size=111, time=0.01s
[SABRE] Circuit 2 (all-vib-o3): 2Q depth=6, size=58, time=0.00s
[SABRE] Circuit 3 (all-vib-c2h): 2Q depth=2, size=37, time=0.01s
[SABRE] Circuit 4 (graph-gnp_k-2): 2Q depth=24, size=126, time=0.01s
[SABRE] Circuit 5 (LiH): 2Q depth=66, size=285, time=0.01s
[SABRE] Circuit 6 (all-vib-fccf): 2Q depth=66, size=339, time=0.01s
[SABRE] Circuit 7 (all-vib-ch2): 2Q depth=88, size=413, time=0.01s
[SABRE] Circuit 8 (all-vib-f2): 2Q depth=180, size=1000, time=0.02s
[SABRE] Circuit 9 (all-vib-bhf2): 2Q depth=18, size=223, time=0.03s
[SABRE] Circuit 10 (graph-gnp_k-4): 2Q depth=122, size=675, time=0.02s
[SABRE] Circuit 11 (Be2): 2Q depth=343, size=1628, time=0.03s
[SABRE] Circuit 12 (all-vib-fccf): 2Q depth=14, size=134, time=0.00s
[SABRE] Circuit 13 (uf20-ham): 2Q depth=50, size=341, time=0.01s
[SABRE] Circuit 14 (TSP_Ncity-4): 2Q depth=118, size=615, time=0.01s
[SABRE] Circuit 15 (graph-complete_bipart): 2Q depth=232, size=1420, time=0.03s
[SABRE] Circuit 16 (all-vib-cyclo_propene): 2Q depth=18, size=354, time=0.93s
[SABRE] Circuit 17 (all-vib-hno): 2Q depth=6, size=174, time=0.14s
[SABRE] Circuit 18 (all-vib-fccf): 2Q depth=30, size=286, time=0.01s
[SABRE] Circuit 19 (tfim): 2Q depth=31, size=232, time=0.03s
[AI] Circuit 0 (all-vib-bh): 2Q depth=3, size=30, time=0.01s
Fetching 4 files:   0%|          | 0/4 [00:00<?, ?it/s]
[AI] Circuit 1 (all-vib-c2h): 2Q depth=18, size=101, time=0.18s
[AI] Circuit 2 (all-vib-o3): 2Q depth=6, size=58, time=0.01s
[AI] Circuit 3 (all-vib-c2h): 2Q depth=2, size=37, time=0.01s
[AI] Circuit 4 (graph-gnp_k-2): 2Q depth=24, size=133, time=0.07s
[AI] Circuit 5 (LiH): 2Q depth=62, size=267, time=8.00s
[AI] Circuit 6 (all-vib-fccf): 2Q depth=65, size=300, time=0.18s
[AI] Circuit 7 (all-vib-ch2): 2Q depth=79, size=353, time=0.16s
[AI] Circuit 8 (all-vib-f2): 2Q depth=176, size=998, time=0.43s
[AI] Circuit 9 (all-vib-bhf2): 2Q depth=18, size=194, time=0.11s
[AI] Circuit 10 (graph-gnp_k-4): 2Q depth=114, size=668, time=0.18s
[AI] Circuit 11 (Be2): 2Q depth=292, size=1382, time=0.88s
[AI] Circuit 12 (all-vib-fccf): 2Q depth=14, size=134, time=0.01s
[AI] Circuit 13 (uf20-ham): 2Q depth=40, size=330, time=0.16s
[AI] Circuit 14 (TSP_Ncity-4): 2Q depth=96, size=600, time=0.29s
[AI] Circuit 15 (graph-complete_bipart): 2Q depth=231, size=1531, time=0.46s
[AI] Circuit 16 (all-vib-cyclo_propene): 2Q depth=18, size=309, time=0.25s
[AI] Circuit 17 (all-vib-hno): 2Q depth=10, size=198, time=0.15s
[AI] Circuit 18 (all-vib-fccf): 2Q depth=34, size=402, time=0.02s
[AI] Circuit 19 (tfim): 2Q depth=44, size=311, time=0.15s
[Rustiq] Circuit 0 (all-vib-bh): 2Q depth=3, size=30, time=0.01s
[Rustiq] Circuit 1 (all-vib-c2h): 2Q depth=13, size=69, time=0.00s
[Rustiq] Circuit 2 (all-vib-o3): 2Q depth=13, size=82, time=0.01s
[Rustiq] Circuit 3 (all-vib-c2h): 2Q depth=2, size=40, time=0.01s
[Rustiq] Circuit 4 (graph-gnp_k-2): 2Q depth=31, size=132, time=0.01s
[Rustiq] Circuit 5 (LiH): 2Q depth=59, size=285, time=0.01s
[Rustiq] Circuit 6 (all-vib-fccf): 2Q depth=34, size=193, time=0.00s
[Rustiq] Circuit 7 (all-vib-ch2): 2Q depth=49, size=302, time=0.01s
[Rustiq] Circuit 8 (all-vib-f2): 2Q depth=141, size=807, time=0.02s
[Rustiq] Circuit 9 (all-vib-bhf2): 2Q depth=13, size=146, time=0.02s
[Rustiq] Circuit 10 (graph-gnp_k-4): 2Q depth=129, size=683, time=0.02s
[Rustiq] Circuit 11 (Be2): 2Q depth=220, size=1101, time=0.02s
[Rustiq] Circuit 12 (all-vib-fccf): 2Q depth=53, size=333, time=0.01s
[Rustiq] Circuit 13 (uf20-ham): 2Q depth=63, size=425, time=0.01s
[Rustiq] Circuit 14 (TSP_Ncity-4): 2Q depth=123, size=767, time=0.02s
[Rustiq] Circuit 15 (graph-complete_bipart): 2Q depth=309, size=2107, time=0.05s
[Rustiq] Circuit 16 (all-vib-cyclo_propene): 2Q depth=16, size=283, time=0.32s
[Rustiq] Circuit 17 (all-vib-hno): 2Q depth=19, size=291, time=0.32s
[Rustiq] Circuit 18 (all-vib-fccf): 2Q depth=44, size=546, time=0.02s
[Rustiq] Circuit 19 (tfim): 2Q depth=24, size=416, time=0.01s

يُلخِّص الجدول أدناه المتوسط والانحراف المعياري لكل مقياس عبر جميع الدوائر صغيرة النطاق، إلى جانب نسبة التحسين مقارنةً بـ SABRE. نظراً لتباين أحجام الدوائر تبايناً كبيراً، يوفر الانحراف المعياري سياقاً مهماً لتفسير المتوسطات.

print_summary_table(results_small)
Mean +/- std per compilation method
Method                2Q Depth              Gate Count             Runtime (s)
------------------------------------------------------------------------------
SABRE            71.8 +/- 89.6         424.1 +/- 446.0             0.2 +/- 0.5
AI               67.3 +/- 80.2         416.8 +/- 426.7             0.6 +/- 1.8
Rustiq           67.9 +/- 80.0         451.9 +/- 484.7             0.0 +/- 0.1

Mean % improvement vs SABRE (positive = better than SABRE)
Method                2Q Depth              Gate Count             Runtime (s)
------------------------------------------------------------------------------
AI             -2.1% +/- 19.8%         -0.6% +/- 14.7%   -5635.1% +/- 20725.2%
Rustiq        -25.3% +/- 85.4%        -16.3% +/- 50.4%         -7.0% +/- 60.6%

يُبيِّن جدول الدوائر الفردي كيفية مقارنة كل أسلوب على الدوائر المنفردة. القيمة الأفضل لكل مقياس مُعلَّمة بعلامة النجمة. لاحظ أنه بالنسبة للدوائر الأبسط، غالباً ما تتقارب الأساليب الثلاثة في النتيجة ذاتها.

print_per_circuit_comparison(results_small, num_rows=8)
2Q Depth (first 8 circuits by qubit count); * = best
Idx  Circuit            Q    SABRE       AI   Rustiq
----------------------------------------------------
  0  all-vib-bh         2       3*       3*       3*
  1  all-vib-c2h        3       18       18      13*
  2  all-vib-o3         4       6*       6*       13
  3  all-vib-c2h        4       2*       2*       2*
  4  graph-gnp_k-2      4      24*      24*       31
  5  LiH                4       66       62      59*
  6  all-vib-fccf       4       66       65      34*
  7  all-vib-ch2        4       88       79      49*

Gate Count (first 8 circuits by qubit count); * = best
Idx  Circuit            Q    SABRE       AI   Rustiq
----------------------------------------------------
  0  all-vib-bh         2      30*      30*      30*
  1  all-vib-c2h        3      111      101      69*
  2  all-vib-o3         4      58*      58*       82
  3  all-vib-c2h        4      37*      37*       40
  4  graph-gnp_k-2      4     126*      133      132
  5  LiH                4      285     267*      285
  6  all-vib-fccf       4      339      300     193*
  7  all-vib-ch2        4      413      353     302*

Runtime (s) (first 8 circuits by qubit count); * = best
Idx  Circuit            Q    SABRE       AI   Rustiq
----------------------------------------------------
  0  all-vib-bh         2     2.09     0.01    0.01*
  1  all-vib-c2h        3     0.01     0.18    0.00*
  2  all-vib-o3         4    0.00*     0.01     0.01
  3  all-vib-c2h        4     0.01     0.01    0.01*
  4  graph-gnp_k-2      4    0.01*     0.07     0.01
  5  LiH                4    0.01*     8.00     0.01
  6  all-vib-fccf       4     0.01     0.18    0.00*
  7  all-vib-ch2        4     0.01     0.16    0.01*

تمثيل النتائج بيانياً​

تُقارن المخططات أدناه الأساليب الثلاثة عبر كل مقياس على أساس كل دائرة. تُرتَّب الدوائر حسب عدد Qubits وتُصنَّف بالفهرس على المحور الأفقي، إذ يمكن أن تشترك دوائر متعددة في العدد ذاته من Qubits.

def plot_transpilation_comparison(results, title_prefix):
    """
    Create a three-panel figure comparing compilation methods on
    two-qubit depth, circuit size, and runtime.

    Circuits are sorted by qubit count and plotted by circuit index.
    """
    methods = _method_order(results)
    palette = {"SABRE": "#1f77b4", "AI": "#ff7f0e", "Rustiq": "#2ca02c"}
    markers = {"SABRE": "o", "AI": "^", "Rustiq": "s"}

    # Order circuits by qubit count (then index) and map to plot positions
    ref = sorted(
        [r for r in results if r["method"] == methods[0]],
        key=lambda r: (r["num_qubits"], r["qc_index"]),
    )
    pos_map = {r["qc_index"]: pos for pos, r in enumerate(ref)}
    tick_positions = [pos_map[r["qc_index"]] for r in ref]
    tick_labels = [
        f"{pos_map[r['qc_index']]} ({r['num_qubits']}q)" for r in ref
    ]

    metrics = [
        ("two_qubit_depth", "Two-Qubit Depth"),
        ("size", "Total Gate Count (Circuit Size)"),
        ("runtime", "Transpilation Runtime (s)"),
    ]

    fig, axes = plt.subplots(1, 3, figsize=(20, 5.5))
    fig.suptitle(title_prefix, fontsize=15, fontweight="bold", y=1.02)

    for ax, (metric, ylabel) in zip(axes, metrics):
        for method in methods:
            subset = sorted(
                [r for r in results if r["method"] == method],
                key=lambda r: pos_map[r["qc_index"]],
            )
            ax.plot(
                [pos_map[r["qc_index"]] for r in subset],
                [r[metric] for r in subset],
                marker=markers.get(method, "o"),
                label=method,
                color=palette.get(method, None),
                linewidth=1.5,
                markersize=6,
                alpha=0.85,
            )
        ax.set_xlabel("Circuit Index (num qubits)", fontsize=11)
        ax.set_ylabel(ylabel, fontsize=11)
        ax.legend(frameon=True, fontsize=9)
        ax.grid(True, linestyle="--", alpha=0.4)
        step = max(1, len(tick_positions) // 15)
        ax.set_xticks(tick_positions[::step])
        ax.set_xticklabels(
            [tick_labels[i] for i in range(0, len(tick_labels), step)],
            fontsize=7,
            rotation=45,
            ha="right",
        )

    plt.tight_layout()
    plt.show()
def plot_pct_improvement_vs_sabre(results, title_prefix):
    """
    Plot the per-circuit percent improvement of each non-SABRE method
    relative to SABRE, for each metric. A positive value means the
    method improved on SABRE; negative means SABRE was better.
    """
    metrics = [
        ("two_qubit_depth", "2Q Depth"),
        ("size", "Gate Count"),
        ("runtime", "Runtime"),
    ]
    palette = {"AI": "#ff7f0e", "Rustiq": "#2ca02c"}
    markers = {"AI": "^", "Rustiq": "s"}

    methods = _method_order(results)
    sabre = sorted(
        [r for r in results if r["method"] == "SABRE"],
        key=lambda r: (r["num_qubits"], r["qc_index"]),
    )
    other_methods = [m for m in methods if m != "SABRE"]

    tick_positions = list(range(len(sabre)))
    tick_labels = [
        f"{i} ({sabre[i]['num_qubits']}q)" for i in range(len(sabre))
    ]

    fig, axes = plt.subplots(1, 3, figsize=(20, 5.5))
    fig.suptitle(
        f"{title_prefix}: % Improvement over SABRE",
        fontsize=15,
        fontweight="bold",
        y=1.02,
    )

    for ax, (metric, label) in zip(axes, metrics):
        ax.axhline(0, color="#1f77b4", linewidth=2, label="SABRE (baseline)")
        for method in other_methods:
            data = sorted(
                [r for r in results if r["method"] == method],
                key=lambda r: (r["num_qubits"], r["qc_index"]),
            )
            pct = [
                (sabre[i][metric] - data[i][metric]) / sabre[i][metric] * 100
                for i in range(len(sabre))
            ]
            ax.plot(
                tick_positions,
                pct,
                marker=markers.get(method, "o"),
                label=method,
                color=palette.get(method, None),
                linewidth=1.5,
                markersize=6,
                alpha=0.85,
            )
        ax.set_xlabel("Circuit Index (num qubits)", fontsize=11)
        ax.set_ylabel(f"% Improvement ({label})", fontsize=11)
        ax.legend(frameon=True, fontsize=9)
        ax.grid(True, linestyle="--", alpha=0.4)
        step = max(1, len(tick_positions) // 15)
        ax.set_xticks(tick_positions[::step])
        ax.set_xticklabels(
            [tick_labels[i] for i in range(0, len(tick_labels), step)],
            fontsize=7,
            rotation=45,
            ha="right",
        )
        ylims = ax.get_ylim()
        ax.axhspan(0, max(ylims[1], 1), alpha=0.04, color="green")
        ax.axhspan(min(ylims[0], -1), 0, alpha=0.04, color="red")

    plt.tight_layout()
    plt.show()

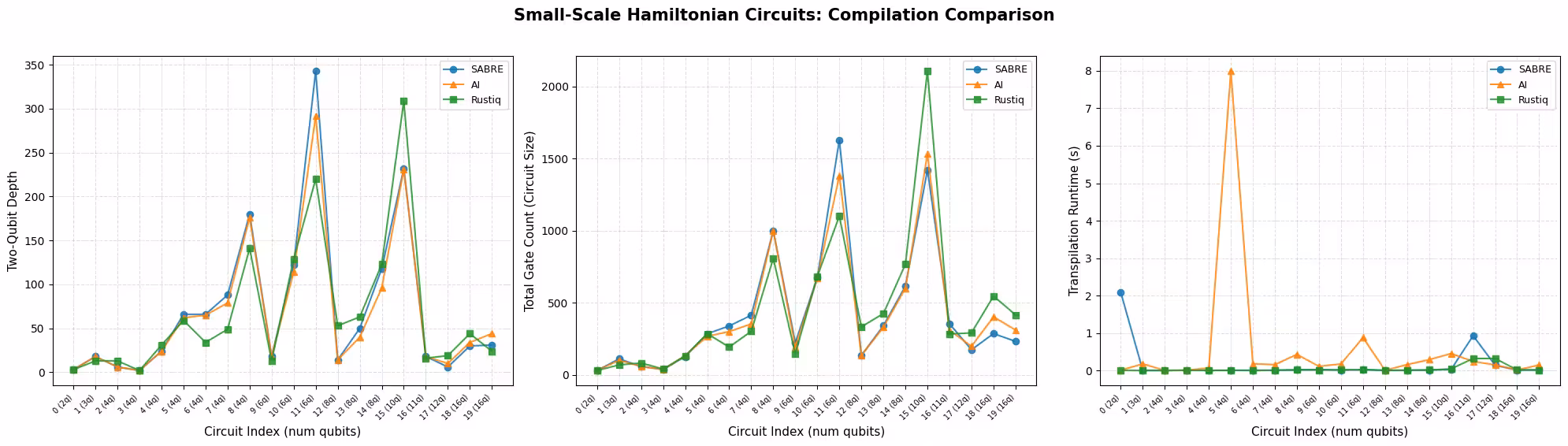

plot_transpilation_comparison(
    results_small,
    "Small-Scale Hamiltonian Circuits: Compilation Comparison",
)

Output of the previous code cell

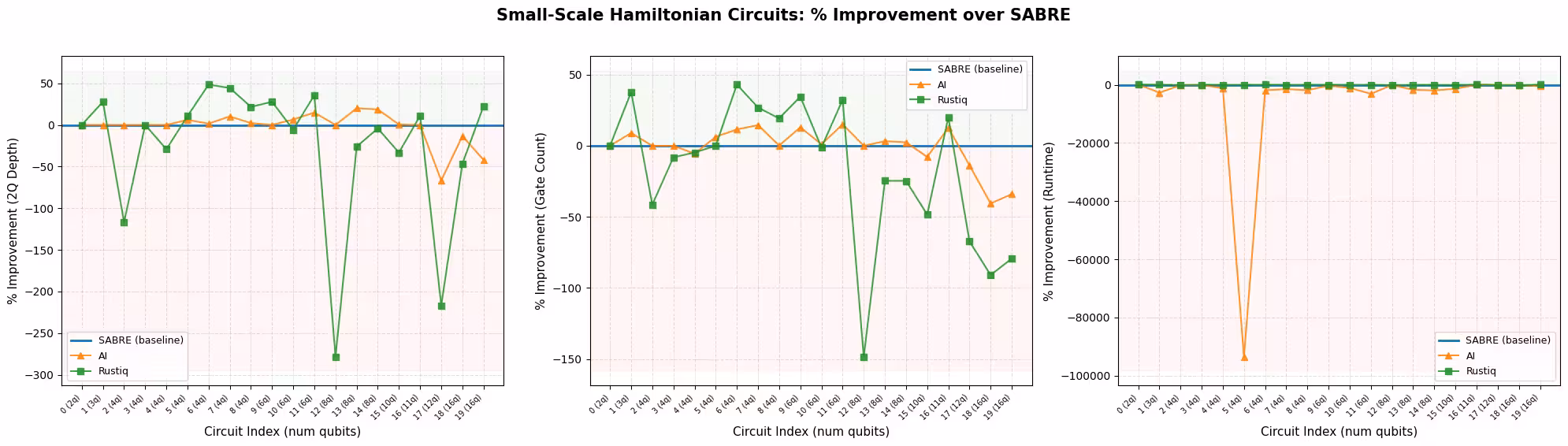

plot_pct_improvement_vs_sabre(
    results_small,
    "Small-Scale Hamiltonian Circuits",
)

Output of the previous code cell

على هذا النطاق، تُحقق الأساليب الثلاثة أداءً جيداً ومتقارباً في المتوسط. ويعود ذلك إلى أن الدوائر الصغيرة تُتيح مجالاً محدوداً للتحسين الإضافي، مما يدفع الأساليب إلى التقارب نحو حلول متشابهة.

في هذا المثال، تُنتج Rustiq النتائج الأكثر تبايناً مع أكبر القيم الشاذة في كل من عمق ثنائي الكيوبت وعدد البوابات. وبينما يعني هذا التباين أنها تتأخر أحياناً، فإنه يعني أيضاً أنها تجد أحياناً حلولاً أفضل من الأسلوبين الآخرين. أما محوّل الذكاء الاصطناعي فهو أكثر استقراراً مقارنةً بـ SABRE وRustiq، إذ يتتبع معظم الدوائر عن كثب دون قيم شاذة كبيرة.

أما وقت التشغيل، فكل من SABRE وRustiq سريعان، بينما محوّل الذكاء الاصطناعي أبطأ ملحوظاً على بعض الدوائر.

الأسلوب الأفضل أداءً حسب المقياس​

يُبيِّن المخطط أدناه عدد المرات التي حقق فيها كل أسلوب أفضل (أدنى) قيمة لكل مقياس. التعادلات ممكنة: بالنسبة للدوائر الأبسط، قد تصل طرق متعددة إلى الحل الأمثل ذاته. عند حدوث تعادل، تحصل جميع الأساليب المتعادلة على الاعتماد، لذا قد تتجاوز النسب المئوية لمقياس معين 100%.

def plot_best_method_bars(results, metrics_list=None):
    """
    Plot a grouped bar chart showing the percentage of circuits
    where each method achieved the best (lowest) value for each metric.

    Ties are counted for all tied methods, so percentages per metric
    can sum to more than 100%.
    """
    if metrics_list is None:
        metrics_list = ["two_qubit_depth", "size", "runtime"]

    labels = {
        "two_qubit_depth": "2Q Depth",
        "size": "Gate Count",
        "runtime": "Runtime",
    }
    methods = _method_order(results)
    palette = {"SABRE": "#1f77b4", "AI": "#ff7f0e", "Rustiq": "#2ca02c"}

    by_index = {}
    for r in results:
        by_index.setdefault(r["qc_index"], []).append(r)
    n_circuits = len(by_index)

    win_data = {m: [] for m in methods}
    tie_counts = []
    metric_labels = []

    for metric in metrics_list:
        metric_labels.append(
            labels.get(metric, metric.replace("_", " ").title())
        )
        counts = Counter()
        ties = 0
        for group in by_index.values():
            min_val = min(r[metric] for r in group)
            best = [r["method"] for r in group if r[metric] == min_val]
            if len(best) > 1:
                ties += 1
            counts.update(best)
        tie_counts.append(ties)
        for m in methods:
            win_data[m].append(counts.get(m, 0) / n_circuits * 100)

    x = np.arange(len(metric_labels))
    width = 0.22
    fig, ax = plt.subplots(figsize=(8, 5))

    for i, method in enumerate(methods):
        bars = ax.bar(
            x + i * width,
            win_data[method],
            width,
            label=method,
            color=palette.get(method, None),
            edgecolor="black",
            linewidth=0.5,
        )
        for bar in bars:
            height = bar.get_height()
            if height > 0:
                ax.text(
                    bar.get_x() + bar.get_width() / 2,
                    height + 1.5,
                    f"{height:.0f}%",
                    ha="center",
                    va="bottom",
                    fontsize=9,
                )

    # Annotate tie counts below each metric label
    for j, ties in enumerate(tie_counts):
        if ties > 0:
            ax.text(
                x[j] + width,
                -8,
                f"({ties} tie{'s' if ties != 1 else ''})",
                ha="center",
                va="top",
                fontsize=8,
                color="gray",
            )

    ax.set_xticks(x + width)
    ax.set_xticklabels(metric_labels, fontsize=11)
    ax.set_ylabel("Circuits with best value (%)", fontsize=11)
    ax.set_title(
        "Best-Performing Method by Metric (ties counted for all tied methods)",
        fontsize=12,
        fontweight="bold",
    )
    ax.legend(frameon=True, fontsize=10)
    ax.set_ylim(-12, 120)
    ax.yaxis.set_major_formatter(ticker.PercentFormatter())
    ax.grid(axis="y", linestyle="--", alpha=0.4)

    plt.tight_layout()
    plt.show()
plot_best_method_bars(results_small)

Output of the previous code cell

في هذا المثال، تُحقق الأساليب الثلاثة أداءً متقارباً جداً على الدوائر صغيرة النطاق. فيما يخص عمق ثنائي الكيوبت وعدد البوابات، تتقارب نسب أفضلية كل أسلوب (نحو 35–55%)، وتنتهي كثير من الدوائر بتعادلات لأن الدوائر الأبسط غالباً ما تمتلك حلاً أمثل واحداً تجده أساليب متعددة. أوضح فارق هو وقت التشغيل: SABRE وRustiq الأسرع على نحو نصف الدوائر لكل منهما، بينما نادراً ما يكون محوّل الذكاء الاصطناعي الأسرع. مع الأخذ بعين الاعتبار المقاييس الثلاثة معاً، تتمتع Rustiq بتفوق طفيف   إذ هي الأكثر تكراراً في الفوز بمقياس عمق ثنائي الكيوبت وتبقى تنافسية من حيث عدد البوابات ووقت التشغيل.

الخطوة 3: التنفيذ باستخدام Qiskit primitives​

لتقييم تأثير جودة التحويل البرمجي على التنفيذ في ظل الضوضاء، نستخدم تقنية دائرة المرآة. لكل دائرة مُحوَّلة UU، نُضيف معكوسها U†U^\dagger لتكون الدائرة المركبة U†UU^\dagger U متطابقة نظرياً. انطلاقاً من الحالة ∣0⟩|0\rangle، سيُعيد التنفيذ المثالي (الخالي من الضوضاء) سلسلة بت الأصفار بالكامل باحتمال 1.

عملياً، تتراكم أخطاء البوابات عبر الدائرة، فتنخفض احتمالية استرداد ∣0⟩⊗n|0\rangle^{\otimes n}. أسلوب التحويل البرمجي الذي يُنتج دائرةً أقل عمقاً وأقل بوابات سيتراكم فيه ضوضاء أقل.

نهج دائرة المرآة بسيط ومرن ويُطبَّق على أي حجم دائرة، إذ يكون الناتج المتوقع دائماً ∣0⟩⊗n|0\rangle^{\otimes n} دون الحاجة إلى محاكاة كلاسيكية للحالة المثالية. مع ذلك، ثمة تحفظات: دائرة المرآة وكيلٌ عن الدائرة الفعلية (ليست الدائرة نفسها)، وتضاعف عدد البوابات (مما يُضخم تأثير الضوضاء)، وقد تُقلل من تقدير بعض الأخطاء حين تتلاشى الضوضاء بشكل متماثل عبر حدود المرآة.

نختار الدائرة ذات الفهرس 6 من مجموعة الدوائر الصغيرة وننفذ دوائر المرآة على محاكي Aer مع نموذج ضوضاء تخفيف الاستقطاب البسيط.

# Select circuit index 6 from the small-scale transpiled circuits
test_idx = 6
test_circuit = qc_small[test_idx]
print(f"Test circuit: {test_circuit.name}, {test_circuit.num_qubits} qubits")

# Get the transpiled versions
tqc_methods_small = {
    "SABRE": tqc_sabre_small[test_idx],
    "AI": tqc_ai_small[test_idx],
    "Rustiq": tqc_rustiq_small[test_idx],
}

# Show transpilation metrics for this circuit
print(f"\nTranspilation metrics for circuit index {test_idx}:")
for method, tqc in tqc_methods_small.items():
    depth_2q = tqc.depth(lambda x: x.operation.num_qubits == 2)
    size = tqc.size()
    print(f"  {method:8s}  2Q depth={depth_2q:5d}  size={size:6d}")
Test circuit: all-vib-fccf, 4 qubits

Transpilation metrics for circuit index 6:
  SABRE     2Q depth=   66  size=   339
  AI        2Q depth=   65  size=   300
  Rustiq    2Q depth=   34  size=   193

نبني دوائر المرآة (نُضيف U†U^\dagger)، ونُعيد التعيين إلى فهارس Qubit متسلسلة حتى يتعامل المحاكي فقط مع Qubits النشطة، ثم ننفذ على محاكي Aer مع ضوضاء.

def remap_to_contiguous(tqc):
    """Remap a transpiled circuit to use contiguous qubit indices.

    Transpiled circuits target specific physical qubits (e.g., qubit 45, 67)
    on a large backend. This remaps them to 0, 1, 2, ... so Aer only
    simulates the active qubits.
    """
    active = sorted(
        {tqc.find_bit(q).index for inst in tqc.data for q in inst.qubits}
    )
    qubit_map = {old: new for new, old in enumerate(active)}
    new_qc = QuantumCircuit(len(active))
    for inst in tqc.data:
        old_indices = [tqc.find_bit(q).index for q in inst.qubits]
        new_qc.append(inst.operation, [qubit_map[i] for i in old_indices])
    return new_qc

def build_mirror_circuit(tqc):
    """Build a mirror circuit: U followed by U-dagger, with measurements.

    The combined circuit U-dagger @ U should be the identity, so measuring
    all zeros indicates a noise-free execution.
    """
    tqc_compact = remap_to_contiguous(tqc)
    mirror = tqc_compact.compose(tqc_compact.inverse())
    mirror.measure_all()
    return mirror

# Build a simple depolarizing noise model
noise_model = NoiseModel()
noise_model.add_all_qubit_quantum_error(
    depolarizing_error(0.001, 1),
    ["sx", "x", "rz"],  # ~0.1% per 1Q gate
)
noise_model.add_all_qubit_quantum_error(
    depolarizing_error(0.01, 2),
    ["cx", "ecr"],  # ~1% per 2Q gate
)

aer_sim = AerSimulator(noise_model=noise_model)

shots = 10000
fidelities = {}

for method, tqc in tqc_methods_small.items():
    mirror = build_mirror_circuit(tqc)

    sampler = SamplerV2(mode=aer_sim)
    job = sampler.run([mirror], shots=shots)
    result = job.result()
    counts = result[0].data.meas.get_counts()

    # Fidelity = fraction of all-zeros (error-free) outcomes
    n_qubits = mirror.num_qubits - mirror.num_clbits  # active qubits
    all_zeros = "0" * mirror.num_qubits
    fidelity = counts.get(all_zeros, 0) / shots
    fidelities[method] = fidelity
    print(
        f"{method:8s}  P(|00...0>) = {fidelity:.4f}  ({counts.get(all_zeros, 0)}/{shots})"
    )
SABRE     P(|00...0>) = 0.7796  (7796/10000)
AI        P(|00...0>) = 0.8073  (8073/10000)
Rustiq    P(|00...0>) = 0.8923  (8923/10000)
def plot_mirror_results(tqc_methods, fidelities, circuit_name):
    """
    Plot a three-panel comparison: fidelity, 2Q depth,
    and gate count for each compilation method.
    """
    methods = list(tqc_methods.keys())
    palette = {"SABRE": "#1f77b4", "AI": "#ff7f0e", "Rustiq": "#2ca02c"}
    colors = [palette.get(m, "gray") for m in methods]

    fidelity_vals = [fidelities[m] for m in methods]
    depth_vals = [
        tqc_methods[m].depth(lambda x: x.operation.num_qubits == 2)
        for m in methods
    ]
    size_vals = [tqc_methods[m].size() for m in methods]

    fig, axes = plt.subplots(1, 3, figsize=(16, 5))
    fig.suptitle(
        f"Mirror Circuit Results: {circuit_name}",
        fontsize=14,
        fontweight="bold",
        y=1.02,
    )

    def _annotate_bars(ax, bars, values, fmt="{}"):
        ymax = ax.get_ylim()[1]
        for bar, val in zip(bars, values):
            label = fmt.format(val)
            y = val + ymax * 0.03
            ax.text(
                bar.get_x() + bar.get_width() / 2,
                y,
                label,
                ha="center",
                va="bottom",
                fontsize=10,
                fontweight="bold",
            )

    # Panel 1: Survival Probability
    bars = axes[0].bar(
        methods, fidelity_vals, color=colors, edgecolor="black", linewidth=0.5
    )
    axes[0].set_ylabel("Fidelity  P(|00...0>)", fontsize=11)
    axes[0].set_title("Fidelity (higher is better)", fontsize=12)
    axes[0].set_ylim(
        0, max(fidelity_vals) * 1.18 if max(fidelity_vals) > 0 else 1.0
    )
    axes[0].grid(axis="y", linestyle="--", alpha=0.4)
    _annotate_bars(axes[0], bars, fidelity_vals, fmt="{:.4f}")

    # Panel 2: Two-Qubit Depth
    bars = axes[1].bar(
        methods, depth_vals, color=colors, edgecolor="black", linewidth=0.5
    )
    axes[1].set_ylabel("Two-Qubit Depth", fontsize=11)
    axes[1].set_title("2Q Depth (lower is better)", fontsize=12)
    axes[1].set_ylim(0, max(depth_vals) * 1.18)
    axes[1].grid(axis="y", linestyle="--", alpha=0.4)
    _annotate_bars(axes[1], bars, depth_vals)

    # Panel 3: Gate Count
    bars = axes[2].bar(
        methods, size_vals, color=colors, edgecolor="black", linewidth=0.5
    )
    axes[2].set_ylabel("Total Gate Count", fontsize=11)
    axes[2].set_title("Gate Count (lower is better)", fontsize=12)
    axes[2].set_ylim(0, max(size_vals) * 1.18)
    axes[2].grid(axis="y", linestyle="--", alpha=0.4)
    _annotate_bars(axes[2], bars, size_vals)

    plt.tight_layout()
    plt.show()

plot_mirror_results(tqc_methods_small, fidelities, test_circuit.name)

Output of the previous code cell

الملاحظات​

الأسلوب ذو أدنى عمق ثنائي الكيوبت وأقل عدد من البوابات يحقق أعلى دقة، بما يتسق مع التوقع بأن الدوائر الأقصر تتراكم فيها ضوضاء أقل. حتى الفوارق البسيطة في العمق وعدد البوابات تُترجَم إلى فوارق قابلة للقياس في الدقة في ظل نموذج ضوضاء الاستقطاب.

تذكر أن هذه النتائج تخص دائرة واحدة. قد يتغير الترتيب النسبي للأساليب من دائرة إلى أخرى بحسب بنية الهاميلتونيان.

مثال أجهزة كبير النطاق​

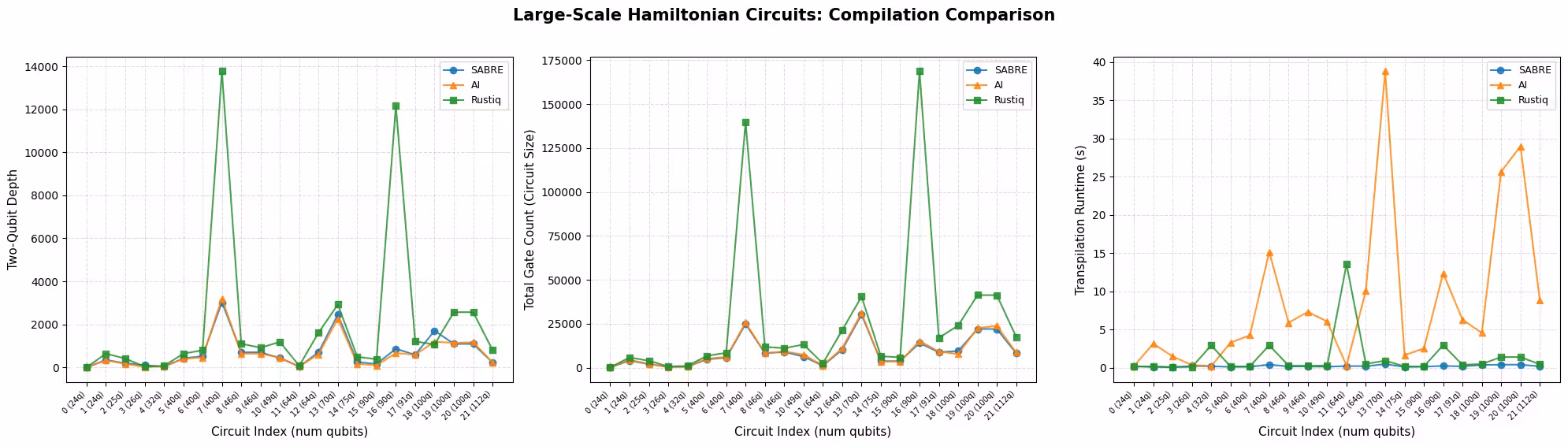

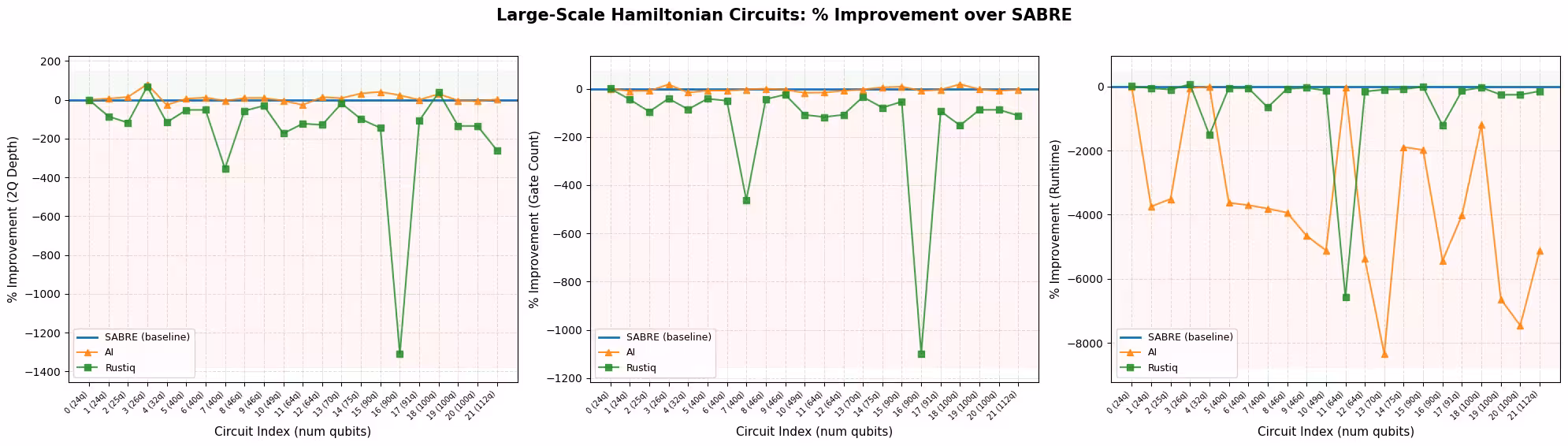

في هذا القسم، نقيس الأساليب الثلاثة ذاتها على دوائر هاميلتونية تحتوي على 20 Qubit أو أكثر. هذه الدوائر أكثر تمثيلاً لأعباء عمل محاكاة هاميلتونيان العملية وتختبر كيف يتوسع كل أسلوب من حيث جودة الدائرة ووقت التحويل البرمجي.

الخطوات 1-4 مدمجةً​

يتبع سير العمل البنية ذاتها كمثال الدوائر الصغيرة. نُحوِّل جميع الدوائر الكبيرة برمجياً بكل أسلوب، ونجمع المقاييس، ونُرسل دائرة مرآة إلى جهاز كمومي حقيقي.

results_large = []

tqc_sabre_large = capture_transpilation_metrics(
    results_large, pm_sabre, qc_large, "SABRE"
)
tqc_ai_large = capture_transpilation_metrics(
    results_large, pm_ai, qc_large, "AI"
)
tqc_rustiq_large = capture_transpilation_metrics(
    results_large, pm_rustiq, qc_large, "Rustiq"
)
[SABRE] Circuit 0 (all-vib-hc3h2cn): 2Q depth=2, size=258, time=0.16s
[SABRE] Circuit 1 (ham-graph-gnp_k-5): 2Q depth=345, size=4036, time=0.08s
[SABRE] Circuit 2 (TSP_Ncity-5): 2Q depth=187, size=2045, time=0.04s
[SABRE] Circuit 3 (tfim): 2Q depth=100, size=489, time=0.21s
[SABRE] Circuit 4 (all-vib-h2co): 2Q depth=30, size=570, time=0.18s
[SABRE] Circuit 5 (uuf100-ham): 2Q depth=414, size=4779, time=0.09s
[SABRE] Circuit 6 (uuf100-ham): 2Q depth=523, size=5667, time=0.11s
[SABRE] Circuit 7 (graph-gnp_k-4): 2Q depth=3028, size=24885, time=0.39s
[SABRE] Circuit 8 (uf100-ham): 2Q depth=700, size=8271, time=0.15s
[SABRE] Circuit 9 (uf100-ham): 2Q depth=698, size=8957, time=0.15s
[SABRE] Circuit 10 (TSP_Ncity-7): 2Q depth=432, size=6353, time=0.12s
[SABRE] Circuit 11 (all-vib-cyclo_propene): 2Q depth=30, size=1144, time=0.20s
[SABRE] Circuit 12 (TSP_Ncity-8): 2Q depth=704, size=10287, time=0.18s
[SABRE] Circuit 13 (uf100-ham): 2Q depth=2454, size=30195, time=0.46s
[SABRE] Circuit 14 (tfim): 2Q depth=245, size=3670, time=0.08s
[SABRE] Circuit 15 (flat100-ham): 2Q depth=154, size=3836, time=0.12s
[SABRE] Circuit 16 (graph-regular_reg-4): 2Q depth=863, size=14063, time=0.22s
[SABRE] Circuit 17 (tfim): 2Q depth=581, size=8810, time=0.15s
[SABRE] Circuit 18 (FH_D-1): 2Q depth=1704, size=9528, time=0.35s
[SABRE] Circuit 19 (TSP_Ncity-10): 2Q depth=1091, size=22041, time=0.38s
[SABRE] Circuit 20 (TSP_Ncity-10): 2Q depth=1091, size=22005, time=0.38s
[SABRE] Circuit 21 (ham-unary-color02-queen13_13_k-4): 2Q depth=224, size=8321, time=0.17s
[AI] Circuit 0 (all-vib-hc3h2cn): 2Q depth=2, size=258, time=0.17s
[AI] Circuit 1 (ham-graph-gnp_k-5): 2Q depth=323, size=4418, time=3.13s
[AI] Circuit 2 (TSP_Ncity-5): 2Q depth=161, size=2229, time=1.47s
[AI] Circuit 3 (tfim): 2Q depth=20, size=402, time=0.34s
[AI] Circuit 4 (all-vib-h2co): 2Q depth=38, size=661, time=0.19s
[AI] Circuit 5 (uuf100-ham): 2Q depth=391, size=5130, time=3.27s
[AI] Circuit 6 (uuf100-ham): 2Q depth=463, size=6095, time=4.23s
[AI] Circuit 7 (graph-gnp_k-4): 2Q depth=3207, size=25641, time=15.15s
[AI] Circuit 8 (uf100-ham): 2Q depth=637, size=8267, time=5.87s
[AI] Circuit 9 (uf100-ham): 2Q depth=632, size=9330, time=7.29s
[AI] Circuit 10 (TSP_Ncity-7): 2Q depth=452, size=7418, time=6.02s
[AI] Circuit 11 (all-vib-cyclo_propene): 2Q depth=38, size=1323, time=0.27s
[AI] Circuit 12 (TSP_Ncity-8): 2Q depth=609, size=11131, time=10.07s
[AI] Circuit 13 (uf100-ham): 2Q depth=2251, size=31128, time=38.77s
[AI] Circuit 14 (tfim): 2Q depth=165, size=3460, time=1.64s
[AI] Circuit 15 (flat100-ham): 2Q depth=91, size=3497, time=2.49s
[AI] Circuit 16 (graph-regular_reg-4): 2Q depth=664, size=15256, time=12.35s
[AI] Circuit 17 (tfim): 2Q depth=583, size=9157, time=6.28s
[AI] Circuit 18 (FH_D-1): 2Q depth=1193, size=7754, time=4.54s
[AI] Circuit 19 (TSP_Ncity-10): 2Q depth=1134, size=22577, time=25.64s
[AI] Circuit 20 (TSP_Ncity-10): 2Q depth=1172, size=23851, time=28.97s
[AI] Circuit 21 (ham-unary-color02-queen13_13_k-4): 2Q depth=219, size=8600, time=8.85s
[Rustiq] Circuit 0 (all-vib-hc3h2cn): 2Q depth=2, size=257, time=0.16s
[Rustiq] Circuit 1 (ham-graph-gnp_k-5): 2Q depth=640, size=5831, time=0.13s
[Rustiq] Circuit 2 (TSP_Ncity-5): 2Q depth=408, size=3985, time=0.08s
[Rustiq] Circuit 3 (tfim): 2Q depth=31, size=688, time=0.07s
[Rustiq] Circuit 4 (all-vib-h2co): 2Q depth=65, size=1058, time=2.91s
[Rustiq] Circuit 5 (uuf100-ham): 2Q depth=633, size=6757, time=0.14s
[Rustiq] Circuit 6 (uuf100-ham): 2Q depth=795, size=8495, time=0.17s
[Rustiq] Circuit 7 (graph-gnp_k-4): 2Q depth=13768, size=139793, time=2.92s
[Rustiq] Circuit 8 (uf100-ham): 2Q depth=1099, size=11878, time=0.25s
[Rustiq] Circuit 9 (uf100-ham): 2Q depth=911, size=11111, time=0.22s
[Rustiq] Circuit 10 (TSP_Ncity-7): 2Q depth=1183, size=13197, time=0.27s
[Rustiq] Circuit 11 (all-vib-cyclo_propene): 2Q depth=67, size=2491, time=13.56s
[Rustiq] Circuit 12 (TSP_Ncity-8): 2Q depth=1615, size=21358, time=0.48s
[Rustiq] Circuit 13 (uf100-ham): 2Q depth=2920, size=40465, time=0.91s
[Rustiq] Circuit 14 (tfim): 2Q depth=489, size=6552, time=0.15s
[Rustiq] Circuit 15 (flat100-ham): 2Q depth=378, size=5906, time=0.14s
[Rustiq] Circuit 16 (graph-regular_reg-4): 2Q depth=12163, size=168679, time=2.94s
[Rustiq] Circuit 17 (tfim): 2Q depth=1208, size=17042, time=0.36s
[Rustiq] Circuit 18 (FH_D-1): 2Q depth=1061, size=24000, time=0.47s
[Rustiq] Circuit 19 (TSP_Ncity-10): 2Q depth=2565, size=41340, time=1.38s
[Rustiq] Circuit 20 (TSP_Ncity-10): 2Q depth=2565, size=41275, time=1.38s
[Rustiq] Circuit 21 (ham-unary-color02-queen13_13_k-4): 2Q depth=808, size=17548, time=0.42s
print_summary_table(results_large)
Mean +/- std per compilation method
Method                2Q Depth              Gate Count             Runtime (s)
------------------------------------------------------------------------------
SABRE          709.1 +/- 783.8     9,100.5 +/- 8,493.1             0.2 +/- 0.1
AI             656.6 +/- 777.5     9,435.6 +/- 8,853.0            8.5 +/- 10.2
Rustiq     2,062.5 +/- 3,631.1   26,804.8 +/- 43,403.1             1.3 +/- 2.9

Mean % improvement vs SABRE (positive = better than SABRE)
Method                2Q Depth              Gate Count             Runtime (s)
------------------------------------------------------------------------------
AI             +9.6% +/- 22.8%          -3.4% +/- 9.4%    -3620.0% +/- 2405.5%
Rustiq      -154.5% +/- 273.9%      -137.1% +/- 233.2%     -527.0% +/- 1405.5%
print_per_circuit_comparison(results_large, num_rows=8)
2Q Depth (first 8 circuits by qubit count); * = best
Idx  Circuit            Q    SABRE       AI   Rustiq
----------------------------------------------------
  0  all-vib-hc3h2cn   24       2*       2*       2*
  1  ham-graph-gnp_k-  24      345     323*      640
  2  TSP_Ncity-5       25      187     161*      408
  3  tfim              26      100      20*       31
  4  all-vib-h2co      32      30*       38       65
  5  uuf100-ham        40      414     391*      633
  6  uuf100-ham        40      523     463*      795
  7  graph-gnp_k-4     40    3028*     3207    13768

Gate Count (first 8 circuits by qubit count); * = best
Idx  Circuit            Q    SABRE       AI   Rustiq
----------------------------------------------------
  0  all-vib-hc3h2cn   24      258      258     257*
  1  ham-graph-gnp_k-  24    4036*     4418     5831
  2  TSP_Ncity-5       25    2045*     2229     3985
  3  tfim              26      489     402*      688
  4  all-vib-h2co      32     570*      661     1058
  5  uuf100-ham        40    4779*     5130     6757
  6  uuf100-ham        40    5667*     6095     8495
  7  graph-gnp_k-4     40   24885*    25641   139793

Runtime (s) (first 8 circuits by qubit count); * = best
Idx  Circuit            Q    SABRE       AI   Rustiq
----------------------------------------------------
  0  all-vib-hc3h2cn   24     0.16     0.17    0.16*
  1  ham-graph-gnp_k-  24    0.08*     3.13     0.13
  2  TSP_Ncity-5       25    0.04*     1.47     0.08
  3  tfim              26     0.21     0.34    0.07*
  4  all-vib-h2co      32    0.18*     0.19     2.91
  5  uuf100-ham        40    0.09*     3.27     0.14
  6  uuf100-ham        40    0.11*     4.23     0.17
  7  graph-gnp_k-4     40    0.39*    15.15     2.92
plot_transpilation_comparison(
    results_large,
    "Large-Scale Hamiltonian Circuits: Compilation Comparison",
)

Output of the previous code cell

plot_pct_improvement_vs_sabre(
    results_large,
    "Large-Scale Hamiltonian Circuits",
)

Output of the previous code cell

plot_best_method_bars(results_large)

Output of the previous code cell

# Select circuit index 3 from the large-scale transpiled circuits
test_idx_large = 3
test_circuit_large = qc_large[test_idx_large]
print(
    f"Test circuit: {test_circuit_large.name}, {test_circuit_large.num_qubits} qubits"
)

tqc_methods_large = {
    "SABRE": tqc_sabre_large[test_idx_large],
    "AI": tqc_ai_large[test_idx_large],
    "Rustiq": tqc_rustiq_large[test_idx_large],
}

print(f"\nTranspilation metrics for circuit index {test_idx_large}:")
for method, tqc in tqc_methods_large.items():
    depth_2q = tqc.depth(lambda x: x.operation.num_qubits == 2)
    size = tqc.size()
    print(f"  {method:8s}  2Q depth={depth_2q:5d}  size={size:6d}")
Test circuit: tfim, 26 qubits

Transpilation metrics for circuit index 3:
  SABRE     2Q depth=  100  size=   489
  AI        2Q depth=   20  size=   402
  Rustiq    2Q depth=   31  size=   688
pm_mirror = generate_preset_pass_manager(
    optimization_level=0, backend=backend
)

for method, tqc in tqc_methods_large.items():
    # print the count ops for each circuit
    mirror = tqc.copy()
    mirror.compose(tqc.inverse(), inplace=True)
    mirror.measure_all()
    mirror = pm_mirror.run(mirror)
    print(f"\n{method} transpiled circuit:")
    print(tqc.count_ops())
    print(f"{method} mirror circuit count ops:")
    print(mirror.count_ops())
SABRE transpiled circuit:
OrderedDict({'sx': 211, 'rz': 163, 'cz': 104, 'x': 11})
SABRE mirror circuit count ops:
OrderedDict({'rz': 1170, 'sx': 422, 'cz': 208, 'measure': 156, 'x': 22, 'barrier': 1})

AI transpiled circuit:
OrderedDict({'sx': 165, 'rz': 162, 'cz': 68, 'x': 7})
AI mirror circuit count ops:
OrderedDict({'rz': 984, 'sx': 330, 'measure': 156, 'cz': 136, 'x': 14, 'barrier': 1})

Rustiq transpiled circuit:
OrderedDict({'sx': 316, 'rz': 225, 'cz': 140, 'x': 7})
Rustiq mirror circuit count ops:
OrderedDict({'rz': 1714, 'sx': 632, 'cz': 280, 'measure': 156, 'x': 14, 'barrier': 1})
# Build mirror circuits and submit to real hardware
# The inverse may introduce gates (e.g., sxdg) not in the backend's
# basis gate set, so we re-transpile the mirror circuit.
pm_mirror = generate_preset_pass_manager(
    optimization_level=0, backend=backend
)

shots_hw = 10000
hw_jobs = {}

for method, tqc in tqc_methods_large.items():
    mirror = tqc.copy()
    mirror.compose(tqc.inverse(), inplace=True)
    mirror.measure_all()

    # Re-transpile at opt level 0 to decompose into basis gates
    # without changing the layout or routing
    mirror = pm_mirror.run(mirror)

    sampler = SamplerV2(mode=backend)
    sampler.options.environment.job_tags = ["TUT_CMHSC"]
    job = sampler.run([mirror], shots=shots_hw)
    hw_jobs[method] = job
    print(f"{method}: submitted job {job.job_id()}")
SABRE: submitted job d8gvgq66983c73dqe5og
AI: submitted job d8gvgqe6983c73dqe5pg
Rustiq: submitted job d8gvgqm6983c73dqe5q0
# Retrieve results and compute fidelities
fidelities_large = {}

for method, job in hw_jobs.items():
    result = job.result()
    counts = result[0].data.meas.get_counts()

    n_qubits = backend.num_qubits
    all_zeros = "0" * n_qubits
    fidelity = counts.get(all_zeros, 0) / shots_hw
    fidelities_large[method] = fidelity
    print(
        f"{method:8s}  P(|00...0>) = {fidelity:.4f}  ({counts.get(all_zeros, 0)}/{shots_hw})"
    )
SABRE     P(|00...0>) = 0.0005  (5/10000)
AI        P(|00...0>) = 0.3267  (3267/10000)
Rustiq    P(|00...0>) = 0.1845  (1845/10000)
plot_mirror_results(
    tqc_methods_large, fidelities_large, test_circuit_large.name
)

Output of the previous code cell

تحليل نتائج التحويل البرمجي​

تُقارن المقاييس المرجعية أعلاه بين SABRE ومحوّل الذكاء الاصطناعي وRustiq على دوائر محاكاة هاميلتونيان من مجموعة Hamlib على النطاقين الصغير والكبير.

عمق ثنائي الكيوبت وعدد البوابات​

على النطاق الكبير، تتصدر SABRE ومحوّل الذكاء الاصطناعي الأداء، وتتفوق كل منهما في مقياس مختلف. كما يُبيِّن مخطط الأسلوب الأفضل أداءً حسب المقياس، تُنتج SABRE أدنى عدد للبوابات في الغالبية العظمى من الدوائر وهي الأسرع تقريباً على جميعها، بما يتسق مع أسلوب استدلالي مصمم لتقليل بوابات SWAP المُدرجة، ومع التحسينات الحديثة في تخطيطها وتوجيهها. أما محوّل الذكاء الاصطناعي فيُنتج أدنى عمق ثنائي الكيوبت على معظم الدوائر، بما يتسق مع جزء هدفه في التعلم المعزز المتعلق بعمق الدائرة. يعكس الجدول الملخص الانقسام ذاته: SABRE لديها متوسط عدد بوابات أقل، بينما لدى محوّل الذكاء الاصطناعي متوسط عمق ثنائي الكيوبت أقل. كلا الأسلوبين متسق وموثوق عبر نطاق الدوائر الكامل.

أما Rustiq، المصمَّمة خصيصاً لتركيب PauliEvolutionGate، فتُنتج أفضل نتيجة منفردة على جزء صغير فقط من الدوائر الكبيرة. متوسطات أدائها مُشوَّهة بشدة بسبب عدد من القيم الشاذة الكبيرة، الظاهرة كارتفاعات حادة في مخطط مقارنة التحويل البرمجي، حيث تُنتج Rustiq عمقاً وعدد بوابات أعلى بكثير من الأسلوبين الآخرين. دون هذه القيم الشاذة، سيكون أداؤها المتوسط أقرب بكثير إلى SABRE ومحوّل الذكاء الاصطناعي.

الملاحظة الجوهرية هي أنه لا يوجد أسلوب واحد يهيمن على جميع الدوائر. كل أسلوب يتفوق على الآخرين في حالات محددة، مما يجعل تجربة جميع الأدوات المتاحة واختيار أفضل نتيجة لكل دائرة أمراً مجدياً.

وقت التشغيل​

SABRE هي الأسرع باستمرار. Rustiq تعمل عموماً بسرعة مماثلة، لكنها قد تُنتج قيماً شاذة حيث يستغرق التحويل البرمجي وقتاً أطول بكثير. هذا ظاهر بشكل خاص في النتائج الكبيرة النطاق، حيث تتسبب دوائر قليلة في ارتفاع حاد في وقت تشغيل Rustiq. تؤثر هذه القيم الشاذة بشدة في متوسط وقت التشغيل، لذا قد يكون الوسيط أكثر تمثيلاً لـ Rustiq. محوّل الذكاء الاصطناعي هو الأبطأ من بين الثلاثة، مع وقت تشغيل يتزايد ملحوظاً على الدوائر الأكبر والأكثر تعقيداً.

نتائج دائرة المرآة​

تجارب دائرة المرآة تُؤكد الاتجاه المتوقع: الأساليب التي تُنتج عمقاً ثنائي الكيوبت أقل وعدداً أقل من البوابات تحقق دقةً أعلى في ظل الضوضاء. وهذا ينطبق على المحاكي الضوضائي (الدوائر صغيرة النطاق) والأجهزة الحقيقية (الدوائر كبيرة النطاق).

تذكر أن كل مخطط لدائرة المرآة يعكس دائرةً واحدة، لا المجموع الكلي. المثال على الأجهزة أعلاه يستخدم دائرة tfim واحدة من 26 Qubit، وهي حالة يُنتج فيها SABRE عمقاً ثنائي الكيوبت أعلى بكثير من محوّل الذكاء الاصطناعي وRustiq، مما يعني انخفاض دقتها بشكل مقابل. هذا لا يُمثّل النتائج الأشمل: عبر مجموعة الدوائر الكبيرة الكاملة، عادةً ما يقترب عمق SABRE الثنائي من ذلك في محوّل الذكاء الاصطناعي، ويتفوق كل أسلوب على مقاييس مختلفة (محوّل الذكاء الاصطناعي على عمق ثنائي الكيوبت، وSABRE على عدد البوابات ووقت التشغيل). نتيجة مرآة واحدة تختبر نسخة مضاعفة من دائرة واحدة لا عبء العمل الكامل، لذا لا ينبغي قراءتها كحكم على جودة الأسلوب الكلية.

التوصيات​

لا توجد استراتيجية تحويل برمجي واحدة مثلى لجميع الدوائر. يعتمد الاختيار الأفضل على بنية الدائرة وهدف التحسين وميزانية وقت التحويل البرمجي المتاحة:

  • SABRE هو الخيار الافتراضي الموصى به. سريع وموثوق، ويُنتج نتائج قوية عبر نطاق واسع من الدوائر. للمزيد من الضبط، يمكن للمستخدمين زيادة محاولات التخطيط والتوجيه (راجع درس تحسينات SABRE).
  • محوّل الذكاء الاصطناعي يستحق التجربة حين لا يُشكّل وقت التحويل البرمجي قيداً، لا سيما حين يكون تقليل عمق ثنائي الكيوبت هو الأولوية: فقد أنتج أدنى عمق ثنائي الكيوبت على معظم الدوائر الكبيرة في هذا المقياس.
  • Rustiq مصمَّمة خصيصاً لدوائر PauliEvolutionGate ويمكنها إيجاد حلول ذات عمق وعدد بوابات منخفض جداً، لا سيما على الدوائر الأصغر. على الدوائر الأكبر قد تُنتج أحياناً نتائج أكبر بكثير، لذا يُفضَّل استخدامها كأحد عدة أساليب تُجرَّب بدلاً من اعتمادها كخيار افتراضي.

عملياً، أفضل نهج هو تشغيل جميع الأساليب المتاحة واختيار أفضل نتيجة لكل دائرة. الحمل الإضافي للتحويل البرمجي عند تجربة طرق متعددة صغير مقارنةً بالتحسين المحتمل في جودة التنفيذ على الأجهزة الحقيقية.

الخطوات التالية​

إذا وجدت هذا البرنامج التعليمي مفيداً، قد تُهمك المواضيع التالية:

توصيات

المراجع​

[1] "LightSABRE: A Lightweight and Enhanced SABRE Algorithm". H. Zou, M. Treinish, K. Hartman, A. Ivrii, J. Lishman et al. https://arxiv.org/abs/2409.08368

[2] "Practical and efficient quantum circuit synthesis and transpiling with Reinforcement Learning". D. Kremer, V. Villar, H. Paik, I. Duran, I. Faro, J. Cruz-Benito et al. https://arxiv.org/abs/2405.13196

[3] "Pauli Network Circuit Synthesis with Reinforcement Learning". A. Dubal, D. Kremer, S. Martiel, V. Villar, D. Wang, J. Cruz-Benito et al. https://arxiv.org/abs/2503.14448

[4] "Faster and shorter synthesis of Hamiltonian simulation circuits". T. Goubault de Brugiere, S. Martiel et al. https://arxiv.org/abs/2404.03280

المصدر: IBM Quantum docs — تم التحديث في 10 يونيو 2026
النسخة الإنجليزية على doQumentation — تم التحديث في 10 يونيو 2026
تستند هذه الترجمة إلى النسخة الإنجليزية بتاريخ 9 أبريل 2026
مشكلة في الموقع أو الترجمة؟مشكلة في المحتوى؟ حرّر في IBM Quantum docs
